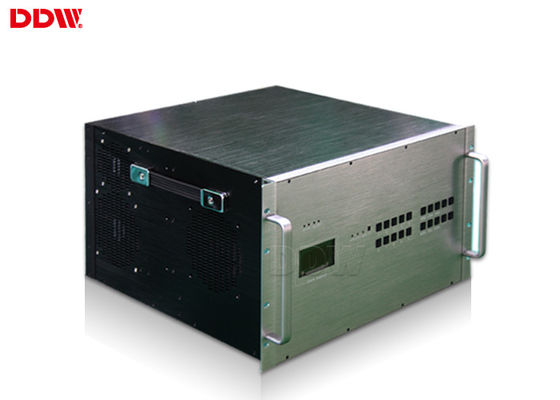

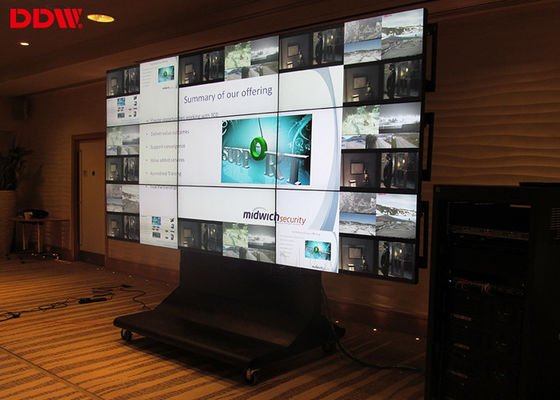

Canales de entrada video del procesador 40 de la pared de la exhibición 4x4 del lcd de la publicidad 18/36 canales de salida DDW-VPH1010
Características:
1, entradas compactas y extensibles y salidas
40 canales de entrada, se pueden ampliar hasta 18 o 36 canales de salida, usted puede realizar un sistema en grande de la multi-exhibición en una vivienda compacta de la uno-unidad.
2, diseño del Poder-ahorro
Los gráficos incorporados del poder-ahorro suben y parte a efecto de la reducción por un diseño de la estructura de la unidad.
3, reemplazo fácil
La introducción y la extensión desmontables posteriores del tablero de la entrada-salida pueden estar fácilmente.
El usuario puede substituir el tablero de entrada y de la salida por una sola unidad sin la eliminación del chasis entero del estante.
4, fractura 2 ~ función de la exhibición de 4 fracturas (una monopantella)
Un hasta 4 monopantella señalan fuente entran simultáneamente, puede ser disposición en cualquier modelo e imagen sobrepuesta.
5, aparato de lectura de colocación
Puede ser almacenado más de 100 sistemas del modo de visualización.
Apoye el aparato de lectura de colocación y controle la transferencia vía la red RS232 o el modo del TCP/IP.
6, sistema de la operación
Apoye los sistemas de la operación de Microsoft Windows, de Linux, de Sun, y del mac.
7, del poder función de memoria apagado
Cuando la restauración del fallo eléctrico del sistema entonces otra vez, él volverá al estado antes del apagón.
8, función del enchufe y del juego
El diseño de hardware externo puro, libera para instalar cualquier software o conductor.
9, situación entrada identificada
El software de la operación se puede identificar para los interfaces de cada entrada y de la salida, y puede identificar los puertos de entrada allí una entrada de señal.
| Especificaciones técnicas |
| Serie modelo |
Con CBD |
Ningún CBD |
| Descripción de la función |
4channel CBD, 16channel sistema de pesos americano, entrada de 12channel VGA/DVI, caso 6U apoya 12 órdenes de las pantallas, compatibles con imagen de fondo dinámica ultraalta 8000) x2000 de la resolución 4000/( |
16channel sistema de pesos americano, 16channel entrada del VGA/DVI, caso 6U apoya los órdenes 16screens |
| Señal de entrada (opcional) |
HDMI/DVI/VGA/AV/YPbPr |
| Resolución de la entrada |
1024x768~1080p, resoluciones de uso general |
| Formato de la señal de salida |
DVI/VGA/AV/YPbPr/HDMI (convertidor de DVI-HDMI) |
| Resolución de la salida |
X hasta 19201200/60HZ |
| Software de control de sistema |
Software de control especial |
| Fuente de alimentación |
Fuente de alimentación redundante 110-220VAC, 50/60Hz |
| Consumo |
12W/channel |
| Temperatura de trabajo |
-20°C--60°C |
| Humedad de trabajo |
5-95% |
| Especificación del caso |
Chasis montado en rack estándar 4U/6U/10U/15U |
| Interfaz de control serial |
Hembra de RS-232,9-pin, mecanografiada |
| Velocidad |
115200 |
| Tipo de conexión |
2=TX, 3=RX, 5=GND |
| Interfaz de control de Ethernet |
RJ-45 hembra, TCP/IP |
| Velocidad del control de Ethernet |
10M o el 100M auto, Lleno-a dos caras o semidúplex |
| Hora laborable |
365 x 7 x 24hrs |
| Especificación técnica de los conectores de la entrada-salida |
| Entrada de VGA/RGB |
Entrada: 15pin HD D-sub, femenino |
| Modo de la sincronización: Sincronización de la independiente del alto voltaje |
| Intensidad del color: 32bit/pixel |
| Resolución: 640 x 480/60HZ-1920 x1200/60HZ |
| Impedancia de entrada: 75Ω |
| Entrada de video |
Conector de entrada: BNC |
| Detección: detección del auto del lleno-formato |
| Impedancia de entrada: 75Ω |
| Salida de VGA o de DVI |
Resolución: x 1024 768/60HZ-1920 x 1200/60HZ |
| Intensidad del color: 32bit/pixel |
| Impedancia de salida: 75Ω |
| Propiedades físicas de los conectores de la entrada-salida |
| Señales |
Conectores |
Tipo |
| Entrada de video compuesta |
BNC |
femenino |
| Entrada de VGA |
15 perno HD D-sub |
femenino |
| Salida de VGA |
15 perno HD D-sub |
femenino |
| Salida de DVI |
estándar 24+5 o 24+1 |
femenino |
| RS-232 AUX. |
9-pin D-sub |
femenino |
| RS-232 principal |
9-pin D-sub |
femenino |
