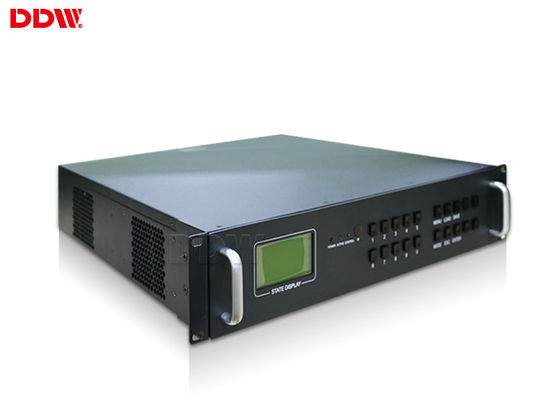

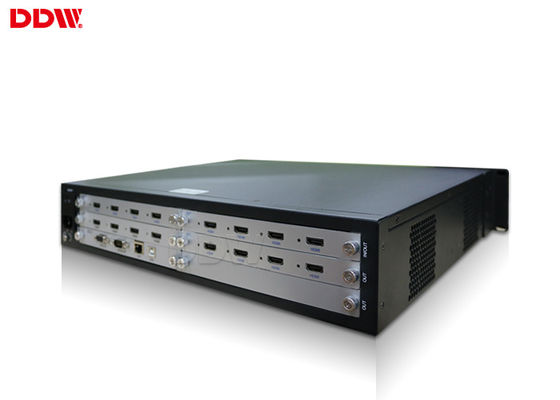

144 entrada-salida Datapath x 4 - regulador video de la pared, regulador video DDDW-VPH0506 de la pared de VGA de la exhibición horizontal
Características:
1, entradas compactas y extensibles y salidas
40 canales de entrada, se pueden ampliar hasta 18 o 36 canales de salida, usted puede realizar un sistema en grande de la multi-exhibición en una vivienda compacta de la uno-unidad.
2, diseño del Poder-ahorro
Los gráficos incorporados del poder-ahorro suben y parte a efecto de la reducción por un diseño de la estructura de la unidad.
3, reemplazo fácil
La introducción y la extensión desmontables posteriores del tablero de la entrada-salida pueden estar fácilmente.
El usuario puede substituir el tablero de entrada y de la salida por una sola unidad sin la eliminación del chasis entero del estante.
4, fractura 2 ~ función de la exhibición de 4 fracturas (una monopantella)
Un hasta 4 monopantella señalan fuente entran simultáneamente, puede ser disposición en cualquier modelo e imagen sobrepuesta.
5, ayuda video de la configuración de la pared
la serie iMAX-5000, que tiene accesorio la alta resolución del procesador de imagen digital, apoya ambas configuración video de la pared de la matriz y del mosaico.
6, procesador inconsútil de la transferencia dentro
Ningunas juntas, ninguna pantalla negra, procesador video liso de la transferencia dentro.
7, función de PIP/POP
La imagen de la ayuda en la imagen (POP) del exterior de la imagen de (PIP) de la imagen funciona.
Monopantella se puede sobreponer 4 contenido en la pantalla. Usted puede también clasificar y colocar o cruzar la frontera en cualquier otra pantalla.
8, función de enfoque parcial
Ayuda en una función monopantella del enfoque. Usted puede enfocar visión una imagen de la fuente ua de los de la señal en un área particular.
9, interfaz gráfica de usuario fácil de usar
Apenas utilice el dispositivo de ratón, hacen clic en el contenido video que usted quiere jugar, después el arrastrar y soltar el tamaño y la posición exhibidos.
10, ayuda de múltiples canales de entrada de la transferencia del formato
VGA, DVI, CVBS, HDMI y SDI tal como ayuda de múltiples canales de entrada del formato.
Algunos de los parámetros video del regulador de la pared:
|
Exhibición de /Horizontal
|
Ayuda |
| Exhibición de la cosechadora |
Cosechadora de la ayuda cualquier números &vertical horizontales de pantallas y de exhibición de la demostración |
| Cosechadora de la ayuda todas las pantallas junto para mostrar 1image |
| Exhibición sólida |
Apoye cada entrada de la pantalla con la señal separada |
| PIP/Zoom/Roaming |
Apoye la una ventana abierta para cada pantalla, cada ventana puede ser el &roaming enfocado interno libremente |
| iPad/iPhone teledirigido |
APP modificado para requisitos particulares ayuda teledirigido |
| Función del avance de la señal |
Señal de la auditoría/del avance de la ayuda antes de la salida a las ventanas/a las pantallas video de la pared |
| Gestión de la escena |
Gestión de las escenas de la ayuda/función múltiples de memoria |
| Difusión del ciclo de las escenas de la ayuda |
Función de la difusión del ciclo de las escenas de la ayuda |
| Interfaces múltiples |
Apoye DVI múltiple, HDMI, VGA, salidas de la señal del &multiple de los inputss del sistema de pesos americano |
| Resolución rica |
Apoye 1080P, 1080I, 720P, entradas de la resolución del &multiple 480P |
| Embalaje estándar |
Paquete de la caja del cartón de la capa doble |
| Peso |
5-100kg |
| 6kg-110kg |
Parámetros del detalle:
| Especificaciones técnicas |
| Serie modelo |
Con CBD |
Ningún CBD |
| Descripción de la función |
4channel CBD, 16channel sistema de pesos americano, entrada de 12channel VGA/DVI, caso 6U apoya 12 órdenes de las pantallas, compatibles con imagen de fondo dinámica ultraalta 8000) x2000 de la resolución 4000/( |
16channel sistema de pesos americano, 16channel entrada del VGA/DVI, caso 6U apoya los órdenes 16screens |
| Señal de entrada (opcional) |
HDMI/DVI/VGA/AV/YPbPr |
| Resolución de la entrada |
1024x768~1080p, resoluciones de uso general |
| Formato de la señal de salida |
DVI/VGA/AV/YPbPr/HDMI (convertidor de DVI-HDMI) |
| Resolución de la salida |
Hasta 1920x1200/60HZ |
| Software de control de sistema |
Software de control especial |
| Fuente de alimentación |
Fuente de alimentación redundante 110-220VAC, 50/60Hz |
| Consumo |
12W/channel |
| Temperatura de trabajo |
-20°C--60°C |
| Humedad de trabajo |
5-95% |
| Especificación del caso |
Chasis montado en rack estándar 4U/6U/10U/15U |
| Interfaz de control serial |
Hembra de RS-232,9-pin, mecanografiada |
| Velocidad |
115200 |
| Tipo de conexión |
2=TX, 3=RX, 5=GND |
| Interfaz de control de Ethernet |
RJ-45 hembra, TCP/IP |
| Velocidad del control de Ethernet |
10M o el 100M auto, Lleno-a dos caras o semidúplex |
| Hora laborable |
365x7x24hrs |
| Especificación técnica de los conectores de la entrada-salida |
| Entrada de VGA/RGB |
Entrada: 15pin HD D-sub, femenino |
| Modo de la sincronización: Sincronización de la independiente del alto voltaje |
| Intensidad del color: 32bit/pixel |
| Resolución: 640*480/60HZ-1920*1200/60HZ |
| Impedancia de entrada: 75Ω |
| Entrada de video |
Conector de entrada: BNC |
| Detección: detección del auto del lleno-formato |
| Impedancia de entrada: 75Ω |
| Salida de VGA o de DVI |
Resolución: 1024x768/60HZ-1920x1200/60HZ |
| Intensidad del color: 32bit/pixel |
| Impedancia de salida: 75Ω |
| Propiedades físicas de los conectores de la entrada-salida |
| Señales |
Conectores |
Tipo |
| Entrada de video compuesta |
BNC |
femenino |
| Entrada de VGA |
15 perno HD D-sub |
femenino |
| Salida de VGA |
15 perno HD D-sub |
femenino |
| Salida de DVI |
estándar 24+5 o 24+1 |
femenino |
| RS-232 AUX. |
9-pin D-sub |
femenino |
| RS-232 principal |
9-pin D-sub |
femenino |
