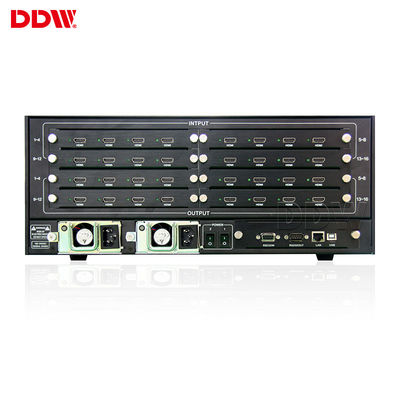

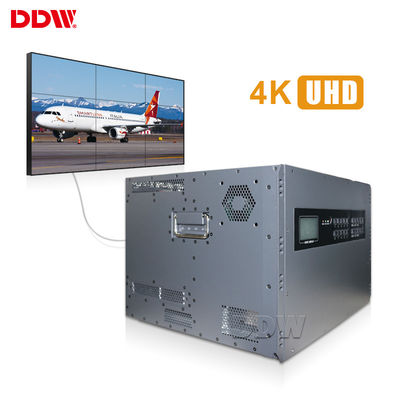

Caja de control video pura de pared de la nave del descenso cada canal de FHD 1920 x 1080 LAN RS232
Tratamiento del vídeo y de la imagen:
1. Cualquier configuración video rectangular de la pared puede ser apoyada. La orden de la pantalla puede ser configurada
2. las entradas/las ventanas se pueden volver a clasificar según el tamaño, acodar y colocar a través de límites de la pantalla
3. las entradas/las ventanas se pueden exhibir en la relación de aspecto correcta, estirada para caber, en modo de plena pantalla, o enfocaron adentro para acentuar los detalles
4. las fuentes entradas se pueden cosechar para quitar los pixeles y las líneas del borde
5. las tarjetas de la entrada del Dual-vínculo DVI (captura) apoyan la resolución 4K o una resolución adaptable. Cualquier fuente puede ser capturada
La caja de control video de pared tiene características dominantes de siguiente:
1. Configuración de hardware completa sin sistema operativo
2. Tecnología del procesamiento en paralelo del autobús de alta velocidad, proceso sin comprimir del alto ancho de banda
3. Exhibición de imagen en tiempo real, ningunos marcos caídos
4. Exhibición de ayuda en la posición arbitraria, en cualquier tamaño y cualquier sobrepuestos
5. Proceso de los efectos de la abierto-ventana de la ayuda
6. Helada en pantalla grande de la imagen de la ayuda
7. Ayuda funcionamiento ininterrumpido y estable de 7*24
8. Flexibilidad para aumentar el tablero de la entrada-salida
9. Tarjetas parciales de entrada y de la salida de la ayuda con la interpolación mezclada
10. La tarjeta de entrada-salida apoya función caliente-intercambiable, lista para el uso
11. Resolución de la salida hasta 1920*1080
12. Interfaz de los ricos BNC, de VGA, de entrada DVI, HDMI, SDI y RJ45, ayuda para las resoluciones múltiples hasta 1920*1200, control vía RS-232 o Ethernet
13. Imágenes de la ultra-alto-definición de la transmisión de la tarjeta o de la red de memoria de la ayuda, imagen de fondo entre iguales de la pared del mosaico de la ultra-alto-definición
14. Diseño redundante de la fuente de alimentación, termostático fan controlada
15. La placa madre del chasis + la configuración enchufable, excelente rendimiento para irradiar, chasis antipolvo, equipado del filtro de aire reemplazable puede ser estable durante mucho tiempo, incluso en ambientes duros
Especificaciones técnicas video de la caja de control de pared
| Serie modelo |
Con CBD |
Función |
Ningún CBD |
| Descripción de la función |
4channel CBD, 16channel sistema de pesos americano, entrada de 12channel VGA/DVI, apoye al jugador que empalma múltiple libremente, y puede mostrar diferente
sigal al mismo tiempo al sistema, requiera la pantalla construida en tablero de la cadena de margaritas
|
~ |
16channel sistema de pesos americano, 16channel entrada del VGA/DVI, caso 6U apoya los órdenes 16screens |
| Señal entrada (opcional) |
CVBS |
Formato de la ayuda PAL/NTSC, puertos múltiples de BNC |
~ |
| VGA/RGBHV |
Puertos de varios canales de VGA DB-15, entrada del lleno-formato de VGA de la ayuda |
~ |
| HDMI, DVI, 4K-DVI, IP |
La entrada de la ayuda 4K (3840x2160), cada IP descifra 4 canales |
~ |
| YPbPr, YCbCr (adaptable) |
El mismo conector de la señal de VGA, de RGBHV, de la ayuda PAL, del formato y de 720P, 1080i HSTV de NTSC |
~ |
| SDI (adaptable) |
Puerto de BNC |
~ |
| El sistema de pesos americano, SD/HD/3G SDI, el descifrar del IP, de fibra óptica, DP, HDBaseT, tarjeta de supervisión del avance puede ser modificado para requisitos particulares; |
~ |
~ |
| Resolución entrada |
hasta 4K, resoluciones de uso general |
| Formato de la señal de salida |
VGA, RGBHV |
puerto /DB-15 de XGA del canal de señal (1024x768@60Hz) |
~ |
| HDMI, DVI, 4K-DVI |
HDMI, DVI hizo salir |
~ |
| 3G SDI (customzable) |
Lazo del puerto de BNC hacia fuera |
~ |
| El sistema de pesos americano, YPbPr, convertidor de DVI-HDMI, SD, HD, DP, HDBaset puede ser modificado para requisitos particulares; |
~ |
~ |
| Resolución de la salida |
hasta 4K, resoluciones de uso general |
| Control |
Puerto estándar RS232 |
| Mando a distancia por infrarrojos (customzable), contril del LAN, IOS, control de Android APP (opcional) |
| Software de control de sistema |
Software de control especial |
| Fuente de alimentación |
Fuente de alimentación redundante 110-220VAC, 50/60Hz |
| Consumo |
12W/channel |
| Temperatura de trabajo |
-20°C--60°C |
| Humedad de trabajo |
5-95% |
| Especificación del caso |
2U, 3.5U, 7U, 10U, 12.5U, 15U, chasis montado en rack del estándar 23U |
| Interfaz de control serial |
La hembra de RS-232,9-pin, mecanografió |
| Baud Rate |
115200 |
| Tipo de conexión |
2=TX, 3=RX, 5=GND |
| Interfaz de control de Ethernet |
RJ-45 hembra, TCP/IP |
| Velocidad del control de Ethernet |
10M o el 100M auto, Lleno-a dos caras o semidúplex |
| Hora laborable |
365x7x24hrs |
Regulador video U Chassis Specs de la pared de Hareware
| Tamaño del chasis U |
Regulador Dims (milímetros)
L*W*H |
El paquete amortigua (los milímetros)
L*W*H |
N.W (kilogramo) |
G.W (kilogramo) |
No. máximos de la entrada. |
No. de la salida máxima. |
Max Power Consumption (vatios) |
| 2U |
406×440×102 |
590×530×190 |
11,25 |
12,25 |
8 |
8 |
200 |
| 3.5U |
450x440x170 |
620x620x270 |
18,25 |
19,25 |
16 |
16 |
320 |
| 7U |
442×402×320 |
590×530×460 |
29,5 |
31,50 |
32 |
32 |
400 |
| 12.5U |
446×440×553 |
625×580×725 |
37,85 |
39,85 |
71 |
68 |
750 |
| 23U |
442×43×1022 |
615×570×1180 |
80,46 |
82,46 |
143 |
140 |
1300 |
