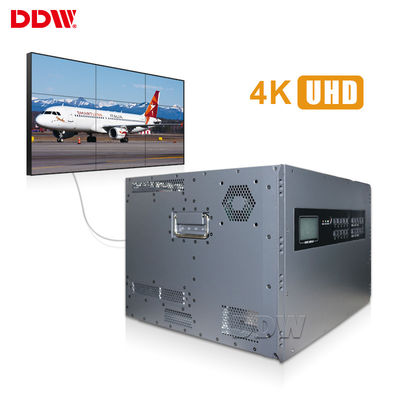

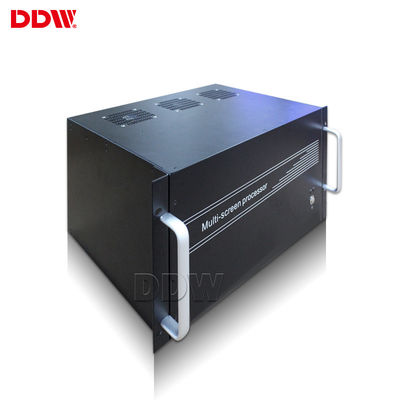

Caja de control video de pared del IP del LAN RS232 4K para el sistema de vídeo audio profesional de la videoconferencia
Datos del producto:
| Lugar de origen: | Guangdong, China (continente) |
| Nombre de la marca: | DDW |
| Certificación: | ISO9001 ,CE , RoHS , FCC , 3C |
| Número de modelo: | DDW-VPH0404 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 fijado/sistemas |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Paquete del cartón de la capa doble |
| Tiempo de entrega: | días 3working sobre el pago |
| Condiciones de pago: | T/T, L/C, Western Union, garantía del comercio de Alibaba |
| Capacidad de la fuente: | 1000pcs/month |
|
Información detallada |
|||
| números de la entrada-salida: | 4x4 | resolución de la salida: | 1920*1080 |
|---|---|---|---|
| Max PIP por la pantalla: | 1,4,16, arreglo para requisitos particulares | Calidad del color: | 32bit |
| Vague por, enfoque, PIPA: | Ayuda | Fuentes de la señal de la entrada-salida: | HDMI, DVI, VGA, SISTEMA DE PESOS AMERICANO, YPBPR, IP |
| Método de control: | RS232, LAN | Nombre de producto: | Caja de control video de pared |
| Resaltar: | regulador video del hd,regulador video de la pared del lcd |
||
Descripción de producto
caja de control video de pared de 4x4 Hdmi 4K para el sistema de vídeo audio profesional de la videoconferencia
Características dominantes video de la caja de control de pared:
1 . Helada en pantalla grande de la imagen de la ayuda
2 . Proceso de los efectos de la abierto-ventana de la ayuda
3 . Flexibilidad para aumentar el tablero de la entrada-salida
4. exhibición de imagen en tiempo real, ningunos marcos caídos
5 . Configuración de hardware completa sin sistema operativo
6 . Tarjetas parciales de entrada y de la salida de la ayuda con la interpolación mezclada
7. diseño redundante de la fuente de alimentación, termostático fan controlada
8. la tarjeta de entrada-salida apoya función caliente-intercambiable, lista para el uso
9. exhibición de ayuda en la posición arbitraria, en cualquier tamaño y cualquier sobrepuestos
10. tecnología del procesamiento en paralelo del autobús de alta velocidad, proceso sin comprimir del alto ancho de banda
Tablero puro de la arquitectura de hardware cualquier combinación:
- Chasis industrial con la estructura de CPCI;
- Diseño modular, copia de seguridad caliente de alimentación de la ayuda redundante de reserva dual de la fuente, fan y otros módulos a voluntad;
- Apoyando el sistema que procesa el módulo caliente-intercambiable, proporcione los diversos tipos de chasis y de tablero, para que los clientes ahorren costes;
Multi – gestión video de la pared del grupo:
- Puede manejar varios sistemas de paredes que empalman al mismo tiempo, las fuentes comunes de la señal de entrada entre las paredes que empalman, y la salida no interfiere con uno a;
- Fijando diversas resoluciones, ajuste los colores y otros parámetros.
Especificaciones técnicas video de la caja de control de pared de DDW
| Serie modelo | Con CBD | Función | Ningún CBD | ||||
| Descripción de la función | 4channel CBD, 16channel sistema de pesos americano, entrada de 12channel VGA/DVI, caso 6U apoya 12 órdenes de las pantallas, compatibles con imagen de fondo dinámica ultraalta 8000) x2000 de la resolución 4000/( | ~ | 16channel sistema de pesos americano, 16channel entrada del VGA/DVI, caso 6U apoya los órdenes 16screens | ||||
| Señal entrada (opcional) | CVBS | Formato de la ayuda PAL/NTSC, puertos múltiples de BNC | ~ | ||||
| VGA/RGBHV | Puertos de varios canales de VGA DB-15, entrada del lleno-formato de VGA de la ayuda | ~ | |||||
| HDMI, DVI, 4K-DVI, IP | La entrada de la ayuda 4K (3840x2160), cada IP descifra 4 canales | ~ | |||||
| YPbPr, YCbCr (adaptable) | El mismo conector de la señal de VGA, de RGBHV, de la ayuda PAL, del formato y de 720P, 1080i HSTV de NTSC | ~ | |||||
| SDI (adaptable) | Puerto de BNC | ~ | |||||
| El sistema de pesos americano, SD/HD/3G SDI, el descifrar del IP, de fibra óptica, DP, HDBaseT, tarjeta de supervisión del avance puede ser modificado para requisitos particulares; | ~ | ~ | |||||
| Resolución entrada | hasta 4K, resoluciones de uso general | ||||||
| Formato de la señal de salida | VGA, RGBHV | puerto /DB-15 de XGA del canal de señal (1024x768@60Hz) | ~ | ||||
| HDMI, DVI, 4K-DVI | HDMI, DVI hizo salir | ~ | |||||
| 3G SDI (customzable) | Lazo del puerto de BNC hacia fuera | ~ | |||||
| El sistema de pesos americano, YPbPr, convertidor de DVI-HDMI, SD, HD, DP, HDBaset puede ser modificado para requisitos particulares; | ~ | ~ | |||||
| Resolución de la salida | hasta 4K, resoluciones de uso general | ||||||
| Control | Puerto estándar RS232 | ||||||
| Mando a distancia por infrarrojos (customzable), contril del LAN, IOS, control de Android APP (opcional) | |||||||
| Software de control de sistema | Software de control especial | ||||||
| Fuente de alimentación | Fuente de alimentación redundante 110-220VAC, 50/60Hz | ||||||
| Consumo | 12W/channel | ||||||
| Temperatura de trabajo | -20°C--60°C | ||||||
| Humedad de trabajo | 5-95% | ||||||
| Especificación del caso | 2U, 3.5U, 7U, 10U, 12.5U, 15U, chasis montado en rack del estándar 23U | ||||||
| Interfaz de control serial | La hembra de RS-232,9-pin, mecanografió | ||||||
| Baud Rate | 115200 | ||||||
| Tipo de conexión | 2=TX, 3=RX, 5=GND | ||||||
| Interfaz de control de Ethernet | RJ-45 hembra, TCP/IP | ||||||
| Velocidad del control de Ethernet | 10M o el 100M auto, Lleno-a dos caras o semidúplex | ||||||
| Hora laborable | 365x7x24hrs | ||||||
Regulador video U Chassis Specs de la pared de Hareware
| Tamaño del chasis U | Regulador Dims (milímetros) L*W*H |
El paquete amortigua (los milímetros) L*W*H |
N.W (kilogramo) | G.W (kilogramo) | No. máximos de la entrada. | No. de la salida máxima. | Max Power Consumption (vatios) |
| 2U | 406×440×102 | 590×530×190 | 11,25 | 12,25 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 18,25 | 19,25 | 16 | 16 | 320 |
| 7U | 442×402×320 | 590×530×460 | 29,5 | 31,50 | 32 | 32 | 400 |
| 12.5U | 446×440×553 | 625×580×725 | 37,85 | 39,85 | 71 | 68 | 750 |
| 23U | 442×43×1022 | 615×570×1180 | 80,46 | 82,46 | 143 | 140 | 1300 |
