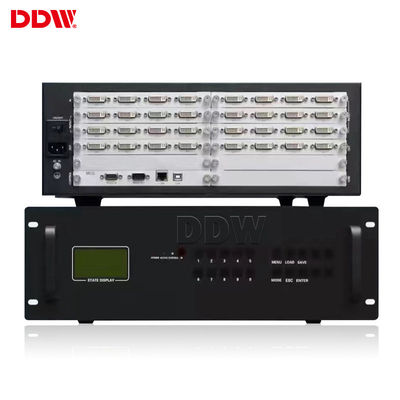

La matriz video de la pared modificó el consumo remoto 12W/channel del APP para requisitos particulares
Características video de la matriz de la pared:
1, 2 partidos ~ función partida de la exhibición 4 (una monopantella)
Una entrada monopantella de la fuente de hasta 4 señales simultáneamente, puede ser disposición en cualquier modelo e imagen sobrepuesta.
2, ayuda video de la configuración de la pared
la serie iMAX-5000, que tiene incorporado la alta resolución del procesador de imagen digital, apoya ambas configuración video de la pared de la matriz y del mosaico.
3, procesador que cambia inconsútil dentro
Ningunas juntas, ninguna pantalla negra, procesador que cambia video liso dentro.
4, función de PIP/POP
Imagen de la ayuda en imagen de la imagen (PIPA) fuera de funciones de la imagen (POP).
Monopantella se puede sobreponer 4 contenido en la pantalla. Usted puede también clasificar y colocar o cruzar la frontera en cualquier otra pantalla.
5, función de enfoque parcial
Ayuda en una función monopantella del enfoque. Usted puede enfocar visión una imagen de la fuente ua de los de la señal en un área particular.
6, interfaz gráfica de usuario fácil de usar
Apenas utilice el dispositivo de ratón, hacen clic en el contenido video que usted quiere jugar, después el arrastrar y soltar el tamaño y la posición exhibidos.
7, ayuda que cambia del formato de múltiples canales de entrada
VGA, DVI, CVBS, HDMI y SDI tal como ayuda de múltiples canales de entrada del formato.
8, aparato de lectura de colocación
Puede ser almacenado más de 100 sistemas del modo de visualización.
Aparato de lectura de la ayuda y transferencia de colocación del control vía la red RS232 o el modo del TCP/IP.
9, entradas compactas y extensibles y salidas
40 canales de entrada, pueden ser extendidos hasta 18 o 36 canales de salida, usted puede realizar un sistema en grande de la multi-exhibición en una vivienda compacta de la uno-unidad.
10, diseño del Poder-ahorro
Los gráficos incorporados del poder-ahorro suben y el efecto de la reducción de las piezas por un diseño de la estructura de la unidad.
11, reemplazo fácil
La introducción y la extensión desmontables posteriores del tablero de la entrada-salida pueden estar fácilmente.
El usuario puede substituir el tablero de entrada y de la salida por una sola unidad sin la eliminación del chasis entero del estante.
Especificaciones técnicas de la matriz video de la pared de DDW
| Artículo no. |
Componentes |
Descripciones |
QTY/signal |
tipo de la señal |
| 1 |
Matriz video DDW-VM0505 de la pared |
5HDMI la entrada, 5HDMI salida, hardware puro, jugador que empalma múltiple de la ayuda libremente, y puede mostrar diverso sigal al mismo tiempo al sistema, requiere la pantalla construida en tablero de la cadena de margaritas |
10 |
HDMI |
| 2 |
Software |
Instalado en PC para controlar, ventanas del OS |
1 |
|
| 3 |
Accesorios |
Enchufe, regulador del IR, manual inglés |
1 |
|
| tarjeta de la entrada |
| interfaz |
5*HDMI tipo a |
| señal protocal |
HDMI 1,3, HDCP 1,3, DVI1..0 compatible |
| EDID |
ayuda |
| ancho de banda de la entrada |
165MHZ |
| resolución |
TVAD 1920* 1080@60HZ, HDCP 1920* 1200@60HZ |
| tarjeta de la salida |
| interfaz |
5*HDMI tipo a |
| señal protocal |
HDMI 1,3, VGA 1,0, DVI1..0 compatible |
| ancho de banda de la salida |
165MHZ |
| resolución de la salida |
1920x1200@60Hz, 1920x1080@60Hz, 1680x1050@60Hz, 1600x1200@60Hz,
1600x900@60Hz, 1440x900@60Hz, 1400x1050@60Hz, 1366x768@60Hz,
1280x1024@60Hz, 1280x960@60Hz, 1280x800@60Hz, 1280x720@60Hz,
1024x768@60Hz, 800x600@60Hz
|
| efecto del interruptor |
transferencia inconsútil |
| Función de sistema |
| RS232 ADENTRO |
1 |
| IR ADENTRO |
1 |
| CA ADENTRO |
AC100-240V |
| Ayuda de sistema del color |
PAL/NTSC/SECAM |
| Tipo del control |
Control remoto del &Software del IR |
| Lengua del menú |
Inglés/chino (los varios idiomas pueden ser modificados para requisitos particulares) |
| Exhibición vertical/horizontal |
Ayuda |
| Exhibición de la cosechadora |
La ayuda combina cualquier número &vertical horizental de pantallas y de exhibición de la demostración |
| La ayuda combina todas las pantallas juntas para mostrar una imagen |
| Exhibición sólida |
Ayuda cada entrada de la pantalla con la señal separada |
| PIP/Zoom/Roaming |
NO |
| Interfaces múltiples |
Ayuda DVI, HDMI, VGA, entradas de señal del &multiple del sistema de pesos americano |
| Rich Resolution |
Ayuda 1080P, 1080I, 720P, entradas de la resolución del &multiple 480P |
| &Conditions de las condiciones de pago |
| Garantía: 3years la garantía, tasa extra será cargada para la garantía adicional de los años. |
Especificación técnica de los conectores de la entrada-salida
| Entrada de VGA/RGB |
Entrada: 15pin HD D-sub, femenino |
| Modo de la sincronización: Sincronización independiente del alto voltaje |
| Intensidad del color: 32bit/pixel |
| Resolución: 640*480/60HZ-1920*1200/60HZ |
| Impedancia de entrada: 75Ω |
| Entrada de video |
Conector de entrada: BNC |
| Detección: detección auto del lleno-formato |
| Impedancia de entrada: 75Ω |
| Salida de VGA o de DVI |
Resolución: 1024x768/60HZ-1920x1200/60HZ |
| Intensidad del color: 32bit/pixel |
| Impedancia de salida: 75Ω |
| Propiedades físicas de los conectores de la entrada-salida |
| Señales |
Conectores |
Tipo |
| Entrada de video compuesta |
BNC |
femenino |
| Entrada de VGA |
15 perno HD D-sub |
femenino |
| Salida de VGA |
15 perno HD D-sub |
femenino |
| Salida de DVI |
24+5 o 24+1 estándar |
femenino |
| RS-232 AUX. |
9-pin D-sub |
femenino |
| RS-232 principal |
9-pin D-sub |
femenino |
